复式别墅 WiFi 方案:多层楼信号怎么布

多层住宅的 WiFi 难点不在面积,而在楼板。一块混凝土楼板在 2.4 GHz 上就要吃掉 18 dB,比大多数承重墙还狠。但复式有个别墅没有的优势——楼梯井和挑空,用好了能省下一个 AP。

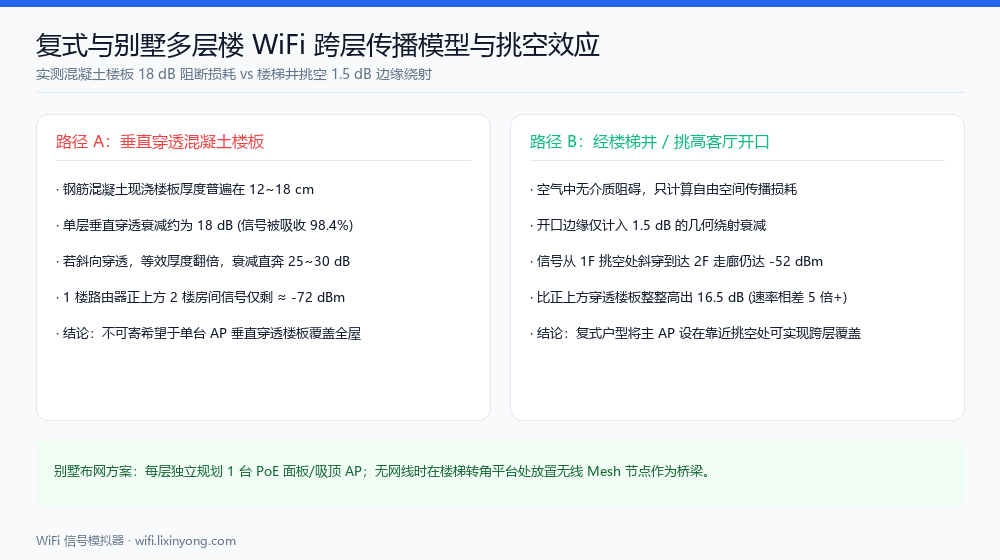

复式与别墅多层楼 WiFi 跨层传播模型与挑空效应示意图
图解:垂直穿透混凝土楼板 (18 dB 损耗) vs 经楼梯井挑空 (1.5 dB 绕射) 对比

楼板到底挡多少

单层楼板穿透衰减
楼板类型2.4 GHz5 GHz
混凝土楼板18 dB25 dB
木楼板 / 木结构7 dB10 dB
挑空开口(楼梯井、中庭)1.5 dB1.5 dB

第三行是关键:走挑空开口只有 1.5 dB,比穿混凝土楼板省下 16.5 dB。这个差距足以决定二楼某个房间是「优良」还是「盲区」。

为什么穿两层不是简单翻倍

直觉上穿 2 层楼板应该是 36 dB,但实测并非如此。信号不会老老实实垂直穿透每一层——它会绕楼梯间、沿外墙窗户、顺管道井走。ITU-R P.1238 的实测数据是 1/2/3 层约 19/31/43 dB,呈明显的饱和趋势。

模拟器用 L·(1 + 0.6·(n−1)) 拟合这个规律,给出 18/28.8/39.6 dB。含义是:第一层楼板最贵,之后每层的边际衰减递减。所以「三楼完全没信号」通常不是因为衰减无限累加,而是因为已经掉到接收灵敏度以下了。

挑空比正上方更有优势

这是多层规划里最反直觉的一点:斜着穿挑空,往往比正上方穿楼板信号更好。

举个可算的例子,一楼 AP、层高 3 米、发射功率 20 dBm。目标点 A 在 AP 正上方(三维距离 3 米),路径最短但要穿一整块混凝土楼板交 18 dB,结果是 −51.4 dBm。目标点 B 在水平 5 米外(三维距离 5.83 米),距离远了近一倍,但射线正好从楼梯井挑空穿过只交 1.5 dB,结果是 −42.9 dBm——B 比 A 强 8.5 dB。

实际规划的启示:把一楼的 AP 放在楼梯口附近,而不是房子正中。让信号有机会从挑空直接上去,二楼往往不用再加 AP。

不同规模的建议方案

小复式(上下两层、有挑空客厅)

1 个 AP 放一楼靠楼梯井位置,通常能覆盖两层。二楼远端如果仍弱,加 1 个即可。这是挑空收益最大的场景。

两层别墅(无挑空、混凝土楼板)

每层各 1 个 AP,用有线回程连接。无线回程隔一层楼板在 5 GHz 上只剩 2.7 米可用间距,基本不可行。

三层及以上别墅

每层 1 个 AP 起步,全部有线回程到一楼交换机。不要指望信号从一楼打到三楼——按饱和模型也要 39.6 dB,加上距离损耗必定进盲区。

带地下室的情况

地下室通常四周都是混凝土,等于额外一层强屏蔽,必须单独放 AP 并走有线。

在模拟器里搭多层户型

WiFi 信号模拟器支持逐层建模:用「+ 加层」添加楼层,每层有独立的墙线、层高与楼板材质,「复制上一层墙线」可以省掉重画。用「挑空开口」模式画矩形标出楼梯井或挑高客厅。切换楼层查看时,其它楼层的 AP 照样参与本层计算——这正是判断「二楼要不要单独放 AP」所需要的。内置的复式别墅模板已经带好挑空和跨层点位,可以直接载入观察效果。

操作步骤

  1. 建好一楼:画出一楼墙线并设置层高(默认 3 米)与楼板材质(默认混凝土 18 dB)。
  2. 标出挑空:切到挑空开口模式,在楼梯井、中庭或挑高客厅的位置拖出矩形。画在 N 层的开口代表 N 层与 N+1 层之间楼板上的洞。
  3. 加二楼:点+加层,用「复制上一层墙线」快速得到二楼轮廓,再按实际情况改。
  4. 布点并跨层验证:在一楼放 AP,然后切到二楼开始模拟——一楼的点位会照样参与二楼的计算,直接看出挑空带来的覆盖。

常见问题

三层别墅需要几个 AP?
按每层 1 个起步,全部有线回程。若某层面积大或有混凝土剪力墙分隔,该层可能需要 2 个。指望一台路由器打穿三层是不现实的——按饱和模型穿 3 层楼板已经 39.6 dB。
楼梯间算挑空吗?
封闭的楼梯间(四面有墙、有门)不算,它更接近一个竖向的房间,信号仍要穿墙。开放式楼梯、旋转楼梯或带挑空的楼梯井才算——判断标准是楼板上有没有真正的洞。
AP 放楼上还是楼下更好?
如果只放一个,优先放在<em>使用时间更长的那一层</em>,并靠近楼梯井。信号往下和往上的衰减是对称的,所以决定因素是使用场景,不是物理方向。
